LCD液晶拼接屏制造商:液晶拼接屏常見問題分析是什么?

2022-07-19 16:22:33 閱讀:

LCD液晶拼接屏制造商:液晶拼接屏常見問題分析及處理方案是什么?
拼接盒使用中常見的問題是:不工作,沒有明亮的屏幕;串行端口不受控制;影響。色調差;信號顯示對屏幕不滿意;沒有連接。這些情況大多是由于操作不當或準備不充分造成的。常見原因分析如下:液晶拼接屏廠家

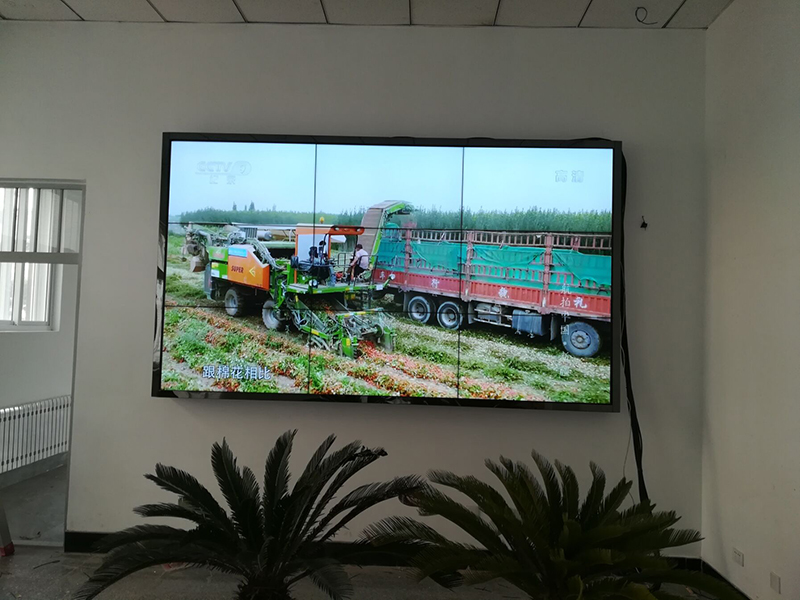

液晶拼接屏

第一,不工作,點不亮屏幕:
1.沒有電源:機器沒有電源就不能工作。從顯示可以看出這種情況(綠燈正常工作,紅燈熄滅)。檢查所有線路,打開電源,檢查指示燈是否亮。
2.高壓線路連接不正確:此時顯示燈亮,風扇旋轉,但屏幕背光不亮,顯示黑色屏幕。在這種情況下,檢查接線盒的電源到屏幕,確保每條高壓線路的接線順序正確,兩側沒有反向插入,沒有位移,兩側接頭沒有彎針,針斷和觸摸良好。
3.屏幕線連接不好:電源打開啟動后應顯示白屏。這種情況通常是由屏幕漏電、反向插入、位移、針彎曲、針少或屏幕邏輯不良引起的。因此,在安裝和調整之前,請確保屏幕線的型號和規格安裝正確,以防止液晶屏的燒毀。
4.屏幕或拼接盒本身有缺陷(這種情況的可能性很小,但不能完全排除),運輸或沖擊造成的不利風險是潛在的。
5.電壓不足:常規Cpu插件屏線1-5引腳電源部分電壓不為12V。若高壓線電壓低于24V,屏幕將不亮。屏幕電源端電壓低于12V(假設為3.3V或5V)。此時,可以檢查拼接板JP1和JP短路帽是否設置為12V(屏線所需的電源電壓可根據實際需要選擇)及其電源及24V導出連接是否正確。
6.短路(這種情況比較嚴重):經過從測試板到成品出貨的反復測試,這種情況基本不存在,但屏幕本身的短路客戶很容易忽略。當電源未經檢查打開時,短路可能會(huì )燒毀屏幕或接頭盒。此時可能會(huì )出現黑屏(由高壓線路或接線盒短路引起)和白屏(由屏線短路引起)。建議客戶安裝后仔細檢查,通電前用萬用表測量屏線和高壓線路的電壓部分是否對地短路,避免不必要的麻煩、經濟損失和人員消耗。
二、是串口不受控制(拼接盒開關可控制):
     1.導線缺陷:更換串口線控制機器確定(此時控制軟件必須對應被控機箱的撥號地址)。單獨檢查導線缺陷或控制端口選擇不一致,或導線順序錯誤或開路
     2.dip開關值不正確:此時,檢查dip開關是否對應行和列,是否有重復代碼,開關是否拉到位,地址碼是否超出控制軟件的控制范圍,以確保代碼拔出正確。此時,通過控制器連接控制器頭,然后單擊標志。屏幕上顯示的地址是Cpu實際地址。3.串口環中斷或線路不良會(huì )導致中間一臺或多臺機器失控。在確保正確的號碼拔出后,可以使用可控的好機器環好的串行端口線來控制不可控的機器盒,以便檢查是電線問題還是機器盒問題。
     3.控制軟件不好或計算機本身的導出端口不好:一個好的串行端口線和一個好的機器號碼拔出代碼是正確的和不可控的。此時,檢查控制軟件-連接-串行端口設置-端口是否正確使用。插入串行端口導出連接器,檢查計算機中的串行端口顯示是否已更改(右鍵單擊我的計算機-特性-硬件-設備管理器-端口-擴展)。更改后的端口應與控制軟件應用程序的端口相對應。請在確定不良原因后做出相應的對策。盒子本身的串口壞了,電腦本身的靜電很強。建議將電源端子連接到地線上去除,否則長期使用串行集成電路會(huì )燒毀(因為每個信號轉換和控制都是通過串行端口完成的)。
     4.在實際工程應用中,總會(huì )遇到VGA信號被連接,或VGA調節器或VGA矩陣機插入,導致控制失敗。VGA線能從Cpu拔出端口,檢查控制效果,控制軟件配置正確,相應地址碼一致。在這種情況下,控制故障通常是由于VGA調節器或矩陣機的模擬信號(1)-R,2-G,3-B,13-H,14-V)引腳以外的一些升級端口對地短路(其他的)Cpu一般采用12引腳和15引腳作為軟件更新端口)。假設是因為原因。VGA電源線導致控制不良,可拔出或剪斷VGA12針和15針檢查控制效果。一般12針控制恢復正常。

第三,色調不好:
1.如果同一工程屏幕的質量不達標或同一客戶同一批號的產品可能會(huì )導致輕微偏色:此時,在相同背光澤度的前提下,控制軟件VGA/RGBHV/DVI-自動相位調整-自動顏色調整(調整后顏色偏差基本正常)-系統存儲,然后轉換信號為存儲效果。如果調整后仍有個別偏差,可以通過軟件或遠程控制選擇相應的屏幕,并通過三原色匹配進行調整VGA/RGBHV/DVI-模數轉換器。(可以嘗試在灰度照片下自動調整色調。多次調整可以跳到基本相同的顏色。小差異可以通過匹配三原色來調整)或者通過轉換電源線來檢查和發現問題。
