液晶拼接屏的線能直接連接電腦嗎?

2021-08-26 10:51:27 閱讀:
液晶拼接屏是一款比較常見的大屏幕顯示產品,除了安防行業外,在辦公會(huì )議、廣告媒體、展覽展示等領域也得到廣泛的應用。在這些場合中,大部分的使用方式比較簡單,一般是直接連接電腦使用,即是把液晶拼接屏當成一個大屏幕進行顯示,那么這該怎么連接呢?

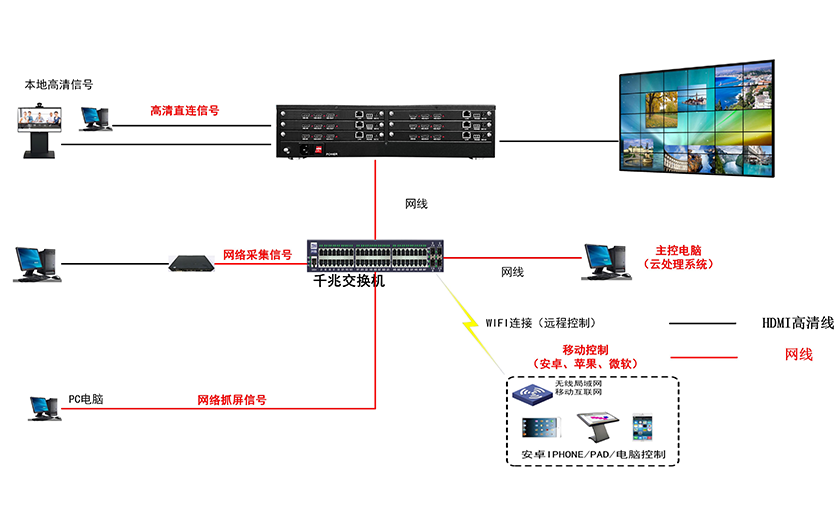

邏輯拓補圖

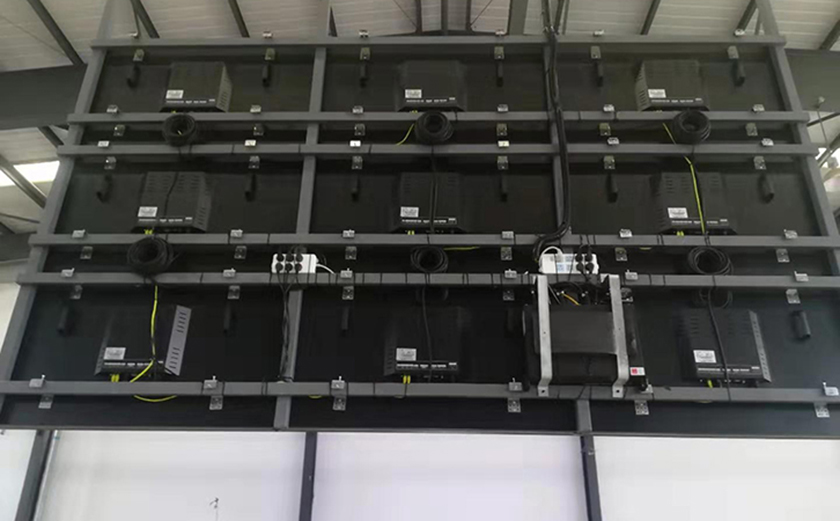

液晶拼接屏背面圖
上圖是我們可能看到的安裝現場的拼接屏背面。通常能看到兩種線,一種HDMI線、一種網線。下圖設備 (控制處理器),有時放在機柜里。

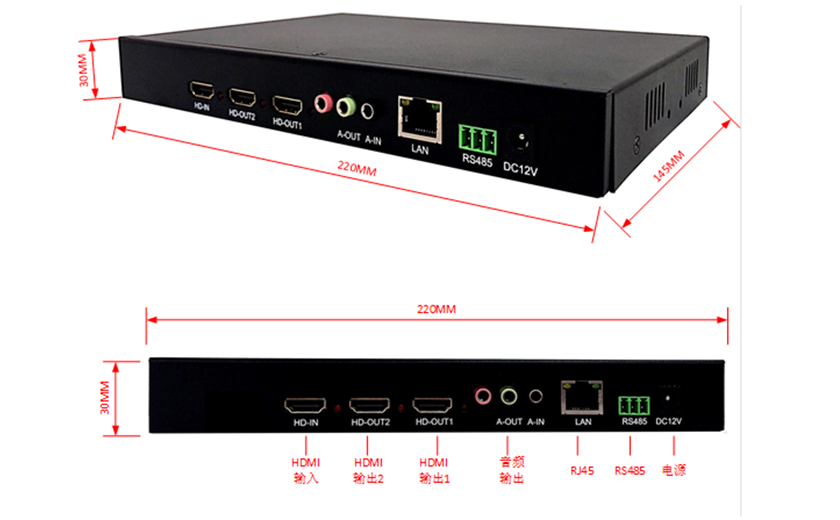

拼接控制處理器
在很多單位、展廳、會(huì )議室、商場、營業廳等場合,液晶拼接屏基本是用來顯示一個大畫面。對于這種單屏畫面顯示而言,我們只要將液晶拼接屏通過視頻分配器將每一塊屏連接起來,然后和電腦相連就好了,詳細介紹如下:
一般來說,液晶拼接屏與電腦的連接,只需要通過一條高清線連接就可以了,但是液晶拼接屏有HDMI、DVI、VGA、RGB、網絡(luò )等多種接口,該怎么連呢?

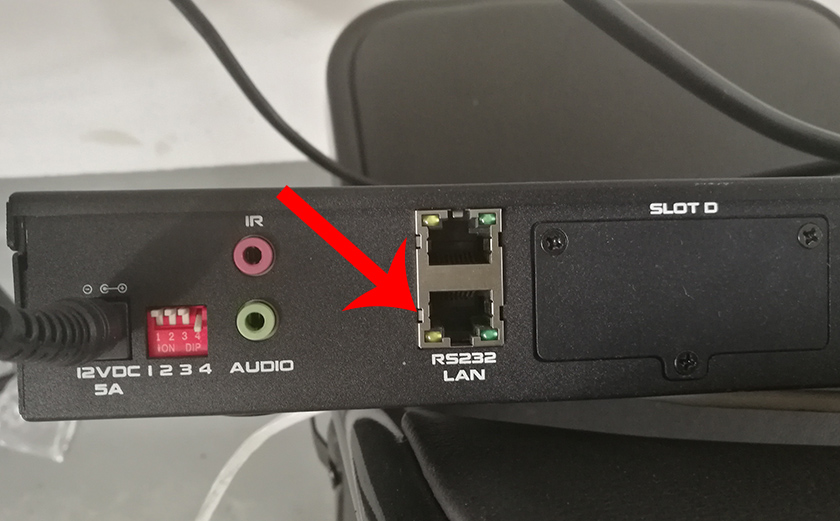

屏幕安裝好后就是接線,拼接屏之間一般都是用網線做控制線,每塊屏用網線之間串聯,第一塊屏的網線要接到電腦上面的串口,這樣就可以控制整個大屏。
我們知道,液晶拼接屏是拼接而成的,每一塊屏體都是獨立存在,這就需要把它們連接起來,有些應用場合需要多臺電腦連接液晶拼接屏進行同時顯示,那么這時候則需要使用到高清矩陣,高清矩陣的接口比視頻分配器更豐富,可以滿足更多輸入需求。
在連接前,需要確認好自己是實際需求要求。
實際操作中以下兩種連接方式使用較多:

  • 只顯示一個電腦畫面還是多臺電腦畫面,如果只顯示一個電腦畫面,只需要配置一個視頻分配器,把屏體連接起來,再通過高清線連接即可使用;具體連接方式:
電腦通過一條RS232控制線與高清分配器的輸入端連接,再從輸出端引出一條RS232線到液晶拼接屏的輸入端,這樣就實現了液晶拼接屏與電腦的連接。如果你不知道什么是RS232線,可看下圖(有時還需要對接口進行轉接):

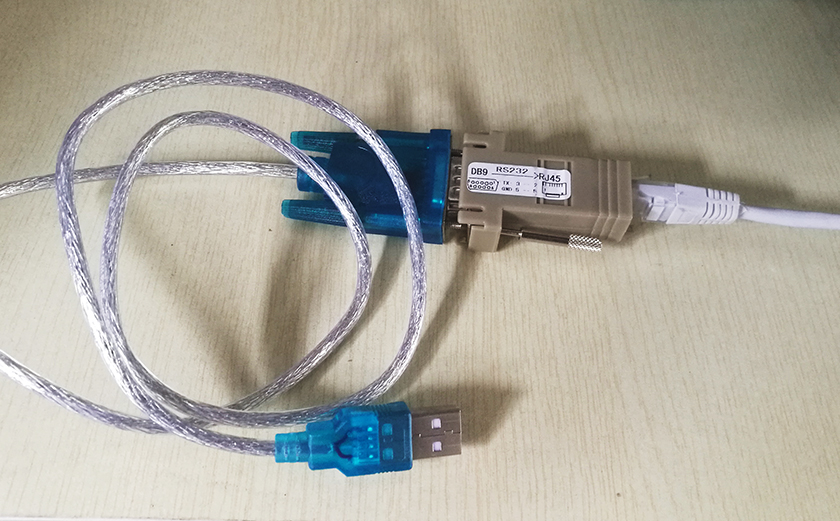

 RS232線

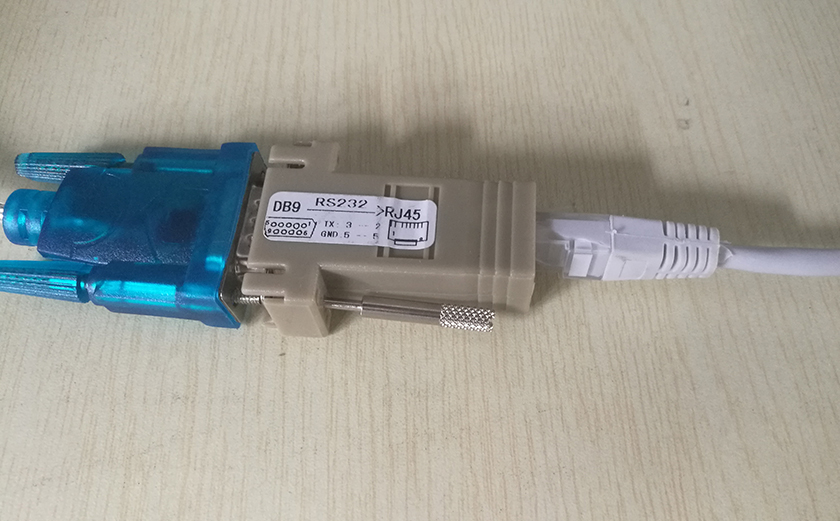

轉接頭可以把RS232與網線進行轉換。
拼接屏轉接線

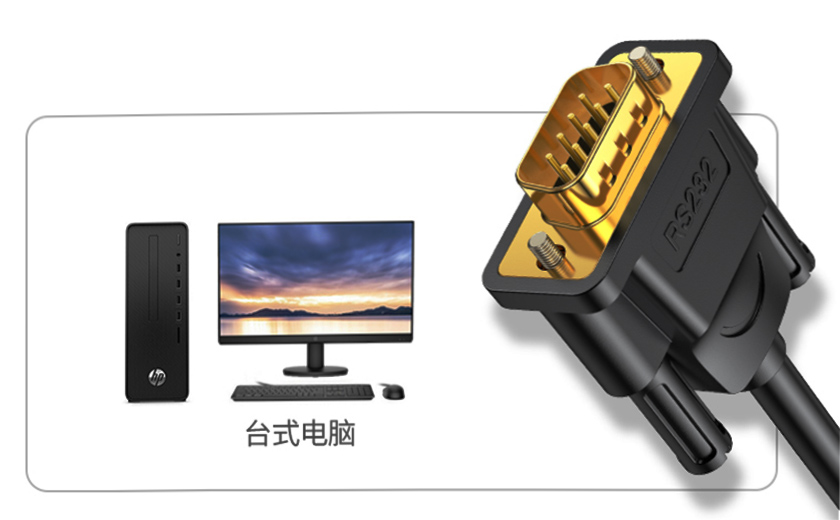

RS232接口常見的RS232效果圖
  • 如果需要多臺電腦同時顯示,則需要配置相應的高清矩陣,如16塊屏,需要同時顯示4個電腦畫面,這那么就需要配置一個4進16出的高清矩陣才能滿足使用需求。
對于高清線的選擇,一般建議大家采用HMDI高清線,建議采用L聯、Q葉原這些比較知名的品牌,避免后期使用中產品不必要的麻煩。如果連接的距離過遠,如超過25米,建議采用HDMI光纖線,才能更好的保證傳輸的質量。
在實際使用中,常規的1920P分辨率通常滿足不了人們使用要求,很多時候想要顯示4K分辨率的畫面,這時不僅需要電腦端的輸出是4K分辨率,而且HDMI高清線也需要支持4K分辨率,才能在液晶拼接屏上顯示4K畫面。此外,由于液晶拼接屏單屏的分辨率為1920P,普通的拼接是不支持4K分辨率顯示的,所以需要采用4K圖像處理器才能顯示4K畫面。
在連接好之后,我們也可以安裝液晶拼接屏控制軟件,這樣我們的交互性就更加明顯,根據導航隨意操作都沒有問題,功能更加強大,不過我們在安裝時一定要看清是否是山寨版本,山寨軟件使用后效果非常嚴重,導致液晶拼接屏不能正常工作是zui輕的結果。
