用戶在設計
LED顯示屏zui先考慮到的是如何進行安裝，而工程師則考慮的更加復雜。比如信號、模組、走線、骨架設計等。

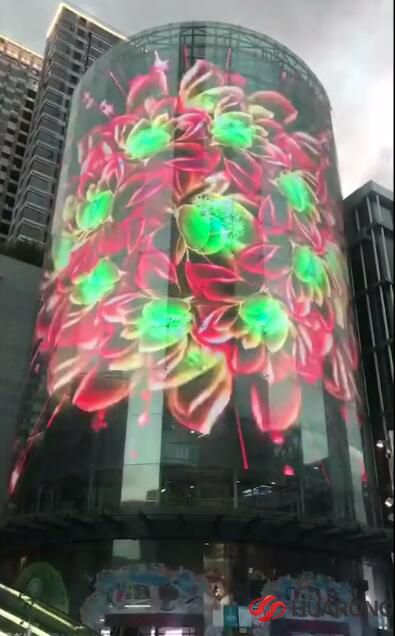

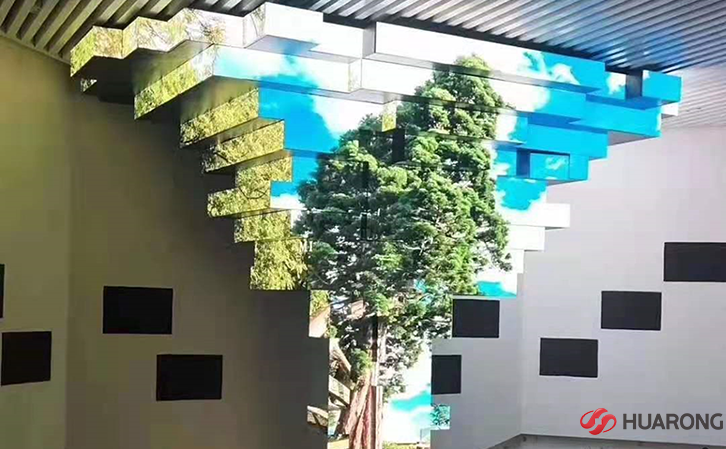

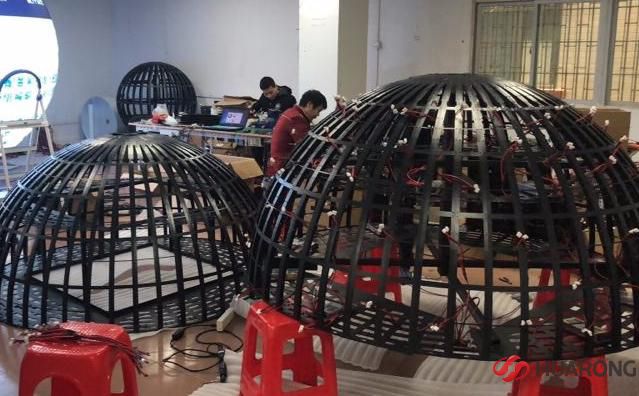

在異形LED顯示屏中，門形、螺旋形、滑動扇形、球形、天幕弧形等，都是比較復雜的設計。從異形LED顯示屏發展看，從菱形、圓柱形到各種可能設計出的形狀，模組生產工藝、機電工業、型材加工、熱力工程等密不可分。
在安裝上，不同的結構設計會有不同的安裝方法，在設計時通常要考慮使用功能，設計元素，成本預算，然后再從以下幾點制作整個設計框架。
LED異形顯示屏是指為了滿足各種形狀及應用場合的需求，而按照此形狀定制設計的LED顯示屏。一塊大尺寸的LED顯示屏是由很多單個LED顯示屏組成。而單個LED顯示屏又是由箱體和多個顯示屏模組組成，箱體是可以按要求定制，而模組尺寸也是多種多樣，這樣一來，就更容易按不同的場景要求而定制LED顯示屏。
① 造型設計
② 模組排列
③ 模組數量確定
④ 確定接收卡型號/數量
⑤ 確定前端主控型號
⑥ 走線設計
⑦ 結構確認
⑧ 客戶確認模組，及結構排列
整個異形LED顯示屏項目制作中，需要根據定制安裝擺放方式、分辨率顯示需求、處理器性能運算能力、支架承重等去考慮產品配置情況。
其中重點是：模組、接收卡、帶載、發送卡設備等情況。可參考以下邏輯：
客戶確認模組，及結構排列
根據模組信息及實際排列確認接收卡數量及帶載，計算總體帶載及所需網線，進而確認發送設備。
確認網線走線和網口實際帶載正常，方案zui終確認
注意:
做復雜顯示屏接收卡偏移時是以單張接收卡為zui小單位，所以如果有模組錯位或需要偏移的部分需分為2張接收卡。
